Visor

El Visor es el núcleo de análisis avanzado del sistema. Su función principal es la conversión de grandes volúmenes de datos crudos (procedentes de laboratorios, sensores en tiempo real y monitoreos manuales) en conocimiento operativo. A través de una interfaz dinámica y el uso de diferentes graficos, el visor permite identificar patrones, anomalías y tendencias que quedarían ocultas en una planilla tradicional.

Está organizado en tres módulos principales según la naturaleza del dato:

Parámetros Fisicoquímicos:

Este módulo centraliza las variables críticas que definen la calidad de las matrices ambientales y el uso de recursos.

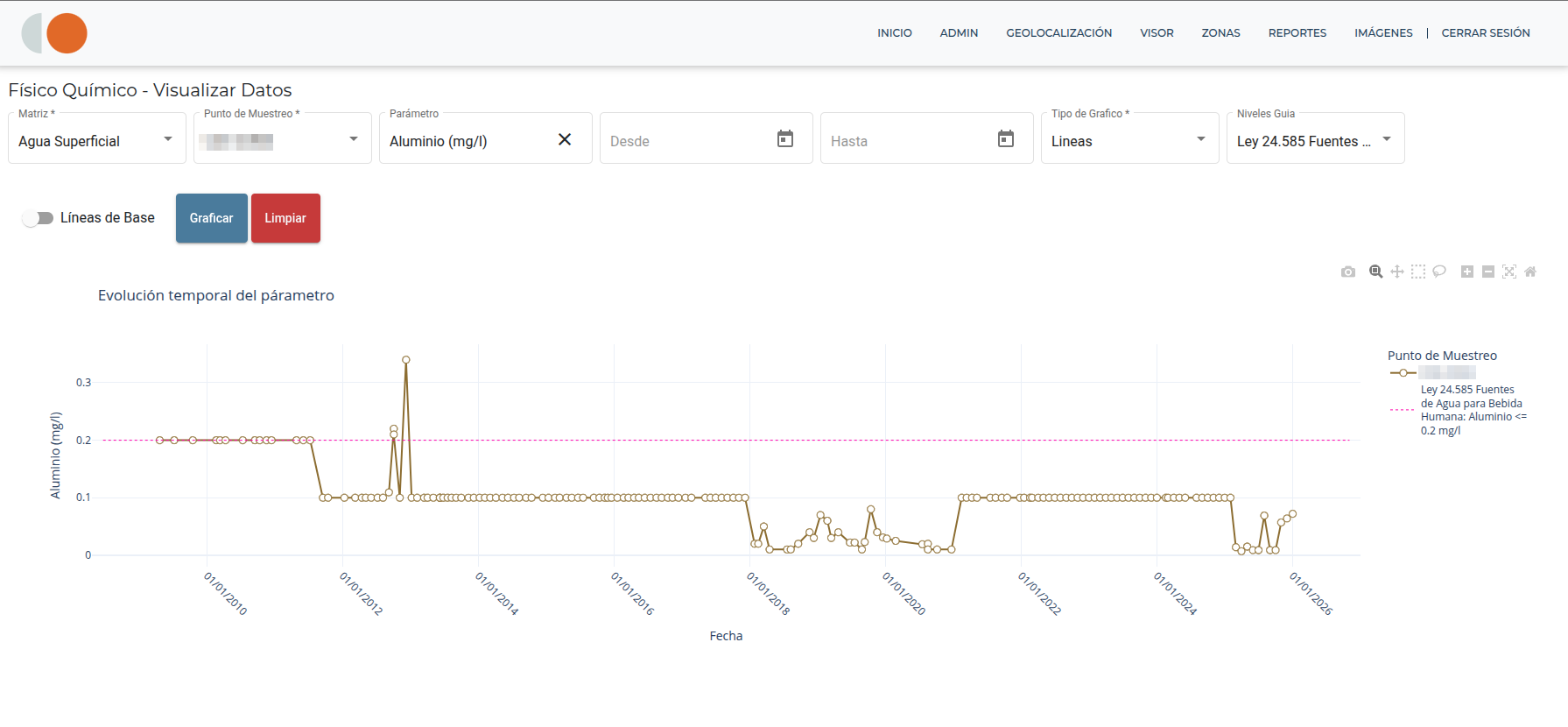

• Grafico por fechas de muestreo: Visualiza la evolución de parámetros (metales, pH, DQO, etc.) mediante gráficos de líneas.

  • Líneas de Corte Normativo (Niveles Guía): Los gráficos integran automáticamente los límites legales (LMP) o internos, permitiendo una validación de cumplimiento instantánea.
  • Identificación de Eventos: Diferenciación visual entre picos puntuales (posibles incidentes aislados) y tendencias sostenidas (degradación progresiva).

• Dinámica Hídrica (Caudales): Seguimiento de caudales de entrada y salida, ya sea en cauces naturales o sistemas de tratamiento.

• Monitoreo Piezométrico (Niveles de Pozo): Gráficos específicos para la profundidad estática y dinámica de pozos. Crucial para la gestión sustentable de acuíferos, evitando la sobreexplotación y detectando interferencias entre pozos cercanos.

Residuos

Este módulo está diseñado para el control exhaustivo de la generación de residuos, permitiendo monitorear el impacto ambiental derivado de tres fuentes principales de generación: la Actividad de la zona de aterrizaje, las Empresas vinculadas y la Población.

A través de esta visualización, el sistema facilita la identificación de los mayores generadores y la eficiencia de los planes de gestión de residuos implementados.

• Gráficos por Área (Segmentación de Origen/Destino): Permite visualizar la distribución de los residuos según su procedencia. Este desglose es fundamental para entender qué actor (zona de aterrizaje, sector empresarial o núcleos poblacionales) tiene mayor peso en la generación total, permitiendo priorizar campañas de segregación o reducción en los focos más críticos.

• Gráficos por Meses (Evolución Temporal): Representa la segmentación de residuos generados a lo largo del tiempo. Esta vista mensual es clave para detectar:

  • Estacionalidad: Incrementos de residuos en épocas específicas del año.

  • Tendencias: Evaluar si las políticas de gestión están logrando reducir la generación mes a mes.

  • Planificación: Optimizar la logística de recolección y disposición final según los volúmenes históricos registrados.

Monitoreo Biologico

A diferencia de los parámetros fisicoquímicos, este módulo evalúa la salud del ecosistema a través de indicadores de biodiversidad. - Gráficos de Riqueza y Abundancia: Visualiza el número de especies presentes (Riqueza) y la cantidad de individuos de cada una (Abundancia). - Flexibilidad Visual: Permite alternar entre gráficos de barras comparativas, gráficos de dispersión o áreas apiladas para representar la estructura de las comunidades biológicas detectadas en el campo.

Herramientas de Interacción Global

Para todas las secciones del Visor, el usuario cuenta con:

• Selector de Rango Temporal: Filtros rápidos (Último mes, año, histórico) o calendarios personalizados.
• Comparativa de Puntos: Capacidad de superponer datos de diferentes puntos de muestreo en un mismo eje para análisis espaciales.
• Exportación Directa: Los gráficos pueden descargarse como imágenes para presentaciones para auditorías externas.
